使用イメージ2 放送局モニター・監視

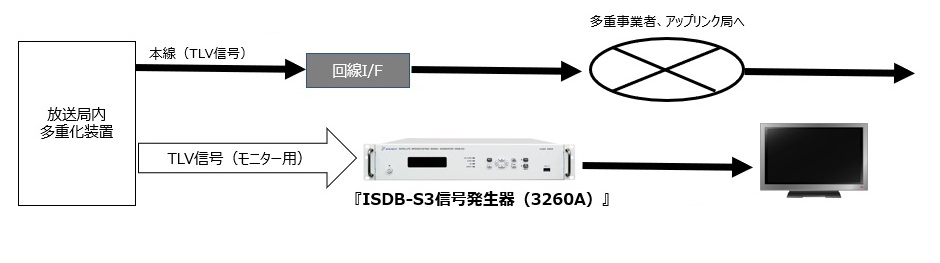

(1)局内監視・モニター

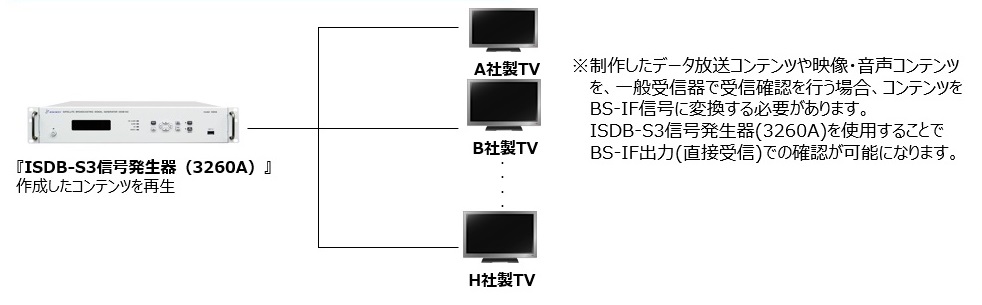

(2)局内検証確認　～一般受信機での確認～
(3)局内検証確認　～MMT/TLVストリームのリアルタイム解析/モニター～

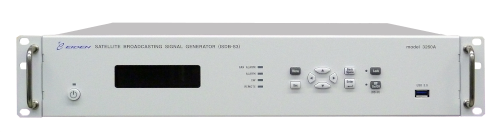

ISDB-S3信号発生器(3260A)
～新4K8K衛星デジタル放送 右左旋対応～


  • 信号出力周波数は、BS放送、東経110度CS放送の右旋円偏波、左旋円偏波の
    中間周波数帯域に対応（950MHz～3300MHz）
  • 出力レベル範囲：+10dBm～-10dBm（標準）
    　　　　　　　　+10dBm～-80dBm（※アッテネータオプション搭載時）
  • ストリーム再生、フレーム構成・符号化変調、アップコンバータの各機能を1筐体に内蔵
  • TLVストリームプレーヤは、pcap形式またはpcapng形式の合成TLVストリームファイル及び局間TLVストリームファイルを1系統再生可能
  • 外部TLVストリーム(単一・局間・合成)入力に対応
  • 外部ストレージより直接ストリーム再生が可能（I/F：USB3.0）
  • シームレス再生、タイムリスタンプ機能搭載
  • 降雨減衰を想定したC/N設定(ノイズ付加)機能を標準で装備

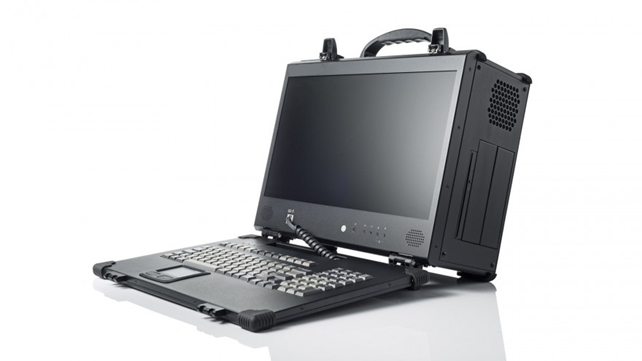

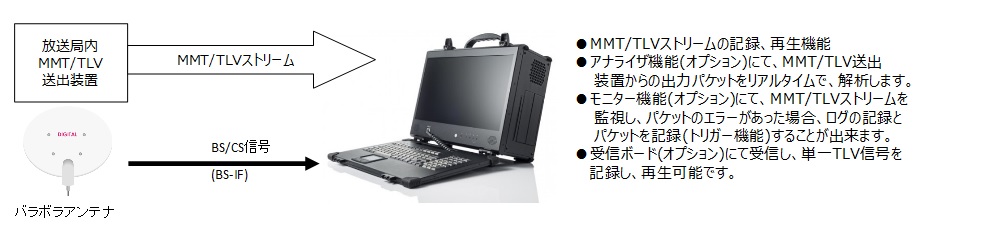

MMT/TLV記録・再生装置(1708A)


  • MMT・TLVストリームを記録/再生が可能(標準)

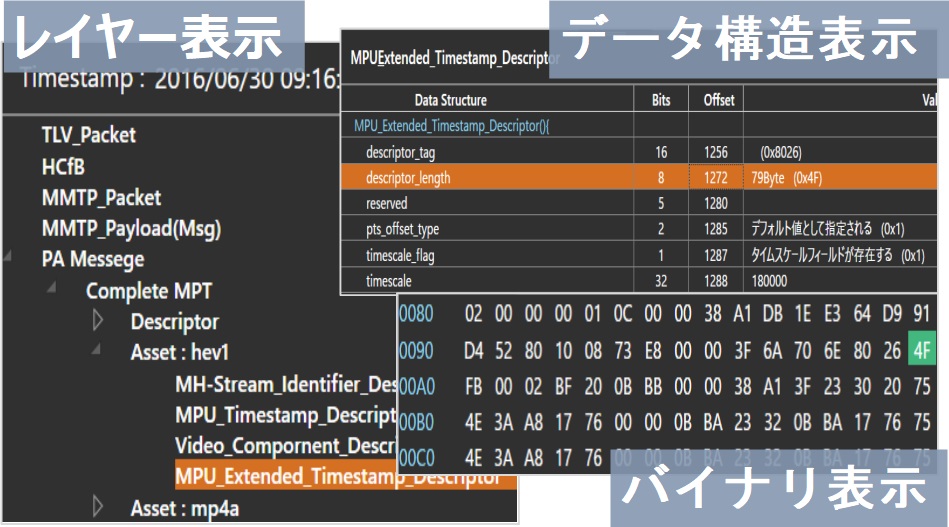

  • アナライザ機能を搭載可能(オプション)
    • TLV-SI(テーブル、記述子)、MMT-SI(メッセージ、テーブル、記述子)のデータ構造・送出周期の解析及びダンプ表示。 　
    • MMTペイロードデータのダンプ表示。 　
    • MMTパケットシーケンス番号の不連続監視・エラー表示、時間表示。 　
    • NTP ジッタ測定、周期監視。 　
    • TMCC基本情報、伝送情報の一覧表示。

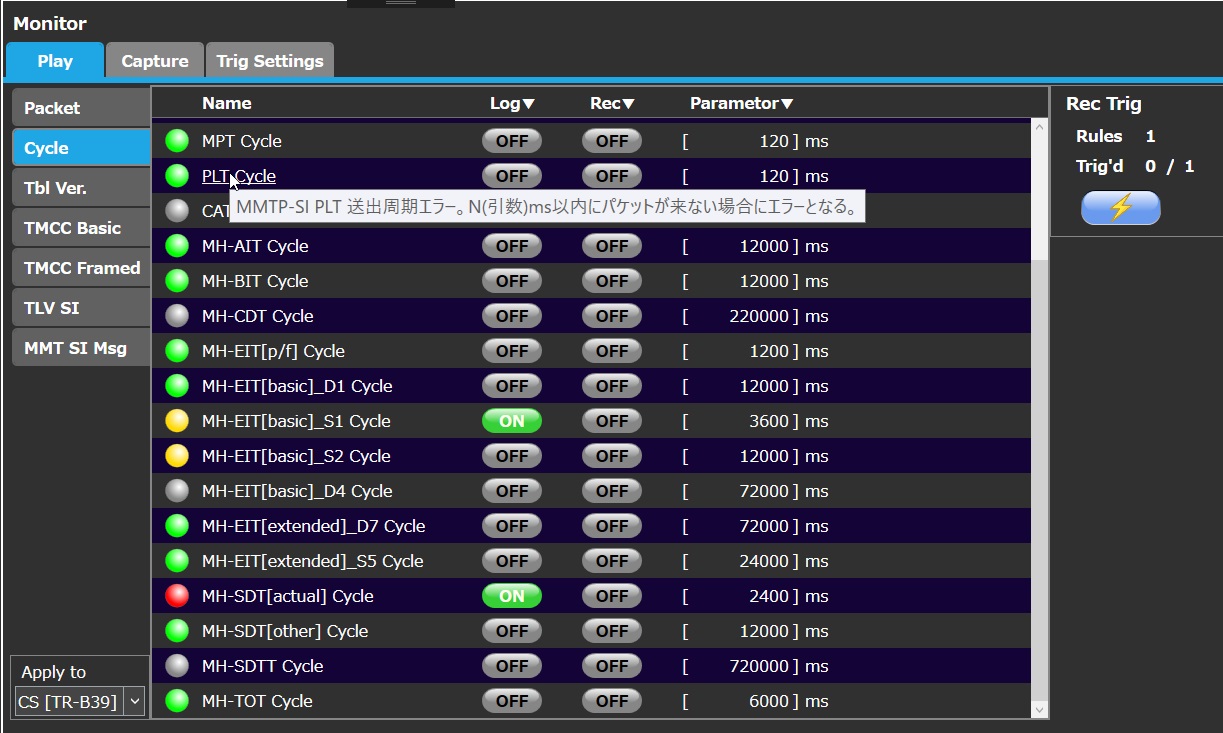

  • モニター/監視機能を搭載可能(オプション)
    • 各種チェックサム(Ethernet, IPv4, UDP, TLV-SI, MMT-SI) 　
    • 周期(TLV-SIテーブル, MMT-SIテーブル, 圧縮IPパケット部分ヘッダ)バージョン変化 　
    • MMTPパケットのパケットシーケンス番号の不連続の監視 　
    • TMCC基本情報の伝送モード情報の変化, TMCC伝送情報の変更指示の変化
    • TMCC基本情報, TMCC伝送情報のトップ/ラストポインタ, 変調方式, 符号化率, 割当てスロット数等
    • TR-B39(第四編,第七編)送出運用規則のパラメータ違反の監視

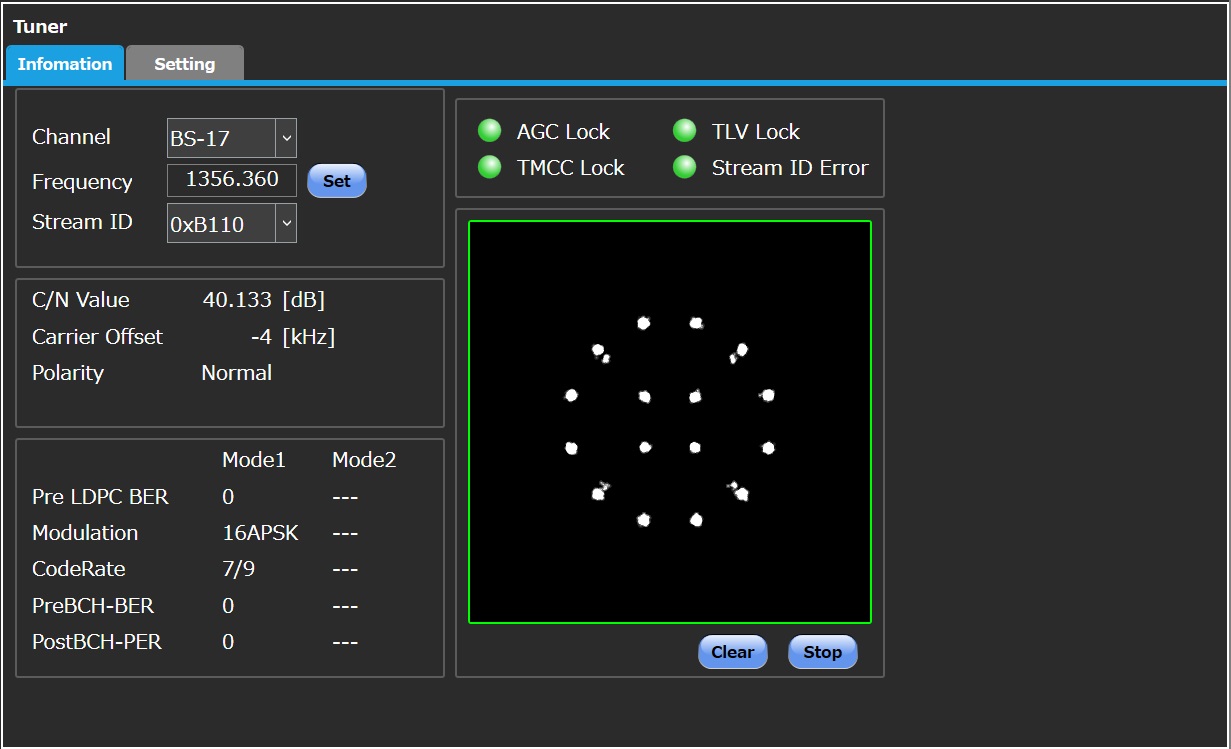

  • ISDB-S3復調ユニット搭載可能(オプション)
    • 新4K・8K放送のBS-IF(1GHz～3.3GHz帯)入力に対応

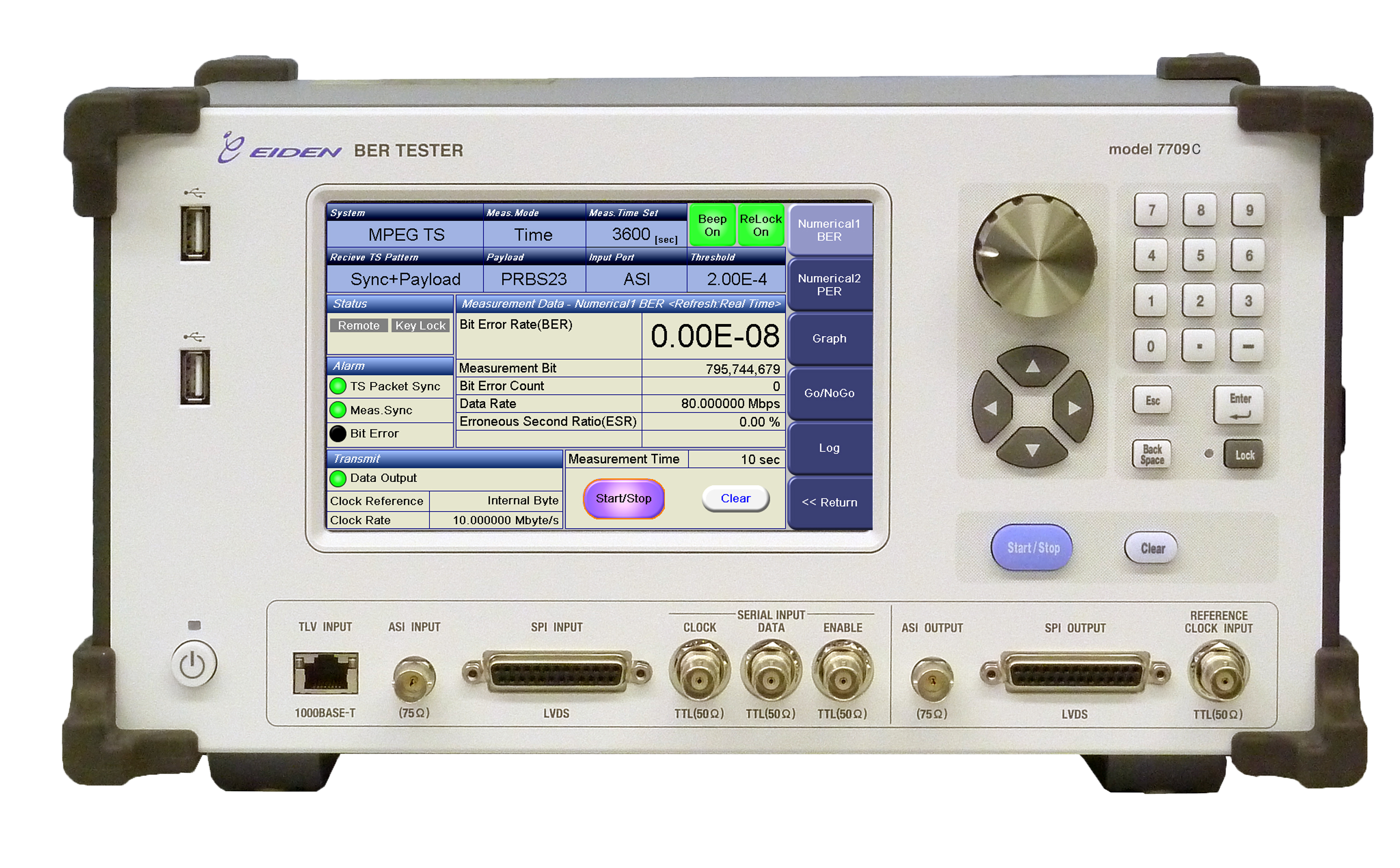

BER測定器（７７０９C)
～パケットエラー計測～


  • ISDB-S3信号発生器(3260A)と組合せることでISDB-S3方式のPER計測が可能
  • 測定信号を発生する送信部、および測定信号を入力する受信部を装備 　MPEG TSパケット、PRBSデータの測定用データが出力可能 　MPEG TSパケット、PRBSデータ、TLVパケット形式の入力に対応
  • Bit Error Rate (BER)、Packet Error Rate (PER)、Erroneous Second Ratio(ESR)の測定が可能
  • パケットフィルタリング機能を装備
  • EthernetまたはGP-IBによるリモート制御が可能
