■概要

デジタル放送対応のTVやBDレコーダなどの受信機を開発・生産するには、様々な評価や検査をクリアする必要があります。
オンエア信号を使用した評価では、その場所における受信環境に依存してしまうため、受信規格に対して必要十分な評価ができません。
弊社では、この問題を解決するために、日本、米国、欧州、中国、ブラジルなど世界各国のDTV信号(地上、ケーブル、衛星)を搭載可能なDTV（デジタルテレビ）用信号発生器を開発し販売しております。
ＴＶやチューナの設計・開発等に最適なハイエンドモデル（MSD7000A)、開発から生産まで幅広くご使用頂けるスタンダードモデル (MSD5000A)、生産ラインの集中信号用として最適なラックマウントモデル(SSR5000A)の３種類を御用意しております。

※新4K8K衛星デジタル放送の開発・生産用には、ISDB-S3信号発生器(3260A)を別途ご用意しております。
　詳細は、ISDB-S3信号発生器(3260A)を参照してください。

■導入事例

DTVマルチシステム信号発生器

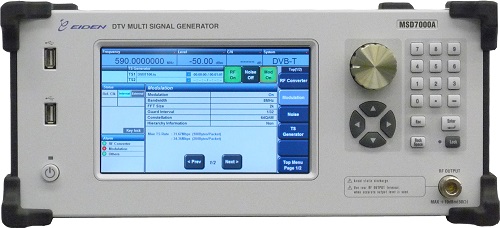

MSD7000A：SoCの開発や評価、TVやレコーダ用のチューナの受信特性確認用や限界性能評価用として使用
　　　　　　 (主にフロントエンド部分の評価)
MSD5000A：受信機の映像・機能評価として使用(主にバックエンド部分の評価)
※MSD7000A/5000Aは、フェージングやBERユニットなども内蔵できるため、受信評価用自動計測システムとしても利用されてます。
　

DTV信号発生器

SSR5000A：高い信頼性と安定性でかつ、スタンドアローンのため、デジタル放送対応TVやBDレコーダなどの受信機の生産ラインにおける疑似信号源として使用。

製品一覧

品名		DTVマルチシステム信号発生器		DTV信号発生器
型式		MSD7000A	MSD5000A	SSR5000A
外観
使用用途		SoCの開発、TVやBDレコーダ、STBなどのチューナ部分の開発や性能評価 (主にフロントエンド部の評価)	TVやBDレコーダ、STBの受信や機能及び性能確認 (主にバックエンド部の評価)	受信機の生産ライン用 (集中信号用設備）
操作		タッチパネル＋キー操作		キー操作
TS保存領域		HDD　250Gbyte		32GB storage
外付けHDD対応 (USB2.0端子)		〇
アップコンバート方式		IF/RFコンバート方式	RFダイレクトIQ変調方式
I/Q出力		〇	×
IF 入出力インターフェース		〇	△ ※オプション対応	×
周波数範囲		100kHz～3GHz　 (0.1Hz ステップ）		30MHz～3GHz (0.1Hzステップ） ※搭載する方式により、中心周波数の範囲は変わります。
出力レベル		-120dBm～+13dBm (0.01dB ステップ)		-10dBm～+10dBm (0.01dB ステップ)
対応デジタル方式	『日本/ブラジル方式』・地上デジタル放送(ISDB-T/Tb) ・衛星デジタル放送(ISDB-S) ・CATVデジタル放送(ISDB-C)	〇
	『欧州方式』・地上デジタル放送(DVB-T/T2) ・衛星デジタル放送(DVB-S/S2) ・CATVデジタル放送(DVB-C/C2)	〇
	『米国方式』・地上デジタル放送(ATSC/ATSC3.0) ・CATVデジタル放送(ITU-T J.83B)	〇
	『中国方式』・地上デジタル方式(DTMB）・CMMB方式	〇
	搭載可能なデジタル方式数	10方式まで搭載可能		指定の1方式
フェーシミュレータ機能 (オプション：ユニット対応)		〇		×
インパルシブノイズ・フェーズノイズ機能 (オプション：ユニット対応)		〇		×
BER測定機能 (オプション：ユニット対応)		〇		×
高出力アンプユニット(オプション)		×		〇＋10dB～+27dBm ※地上デジタル系のみ
